在對不銹鋼板進行光亮退火時，可以使得不銹鋼板獲得無氧化光亮的表面，還能消除此前工序中形成的加工硬化而獲得令人滿意的金相組織。而要想達到這兩種目的，光亮退火加工時要有相應的要求。

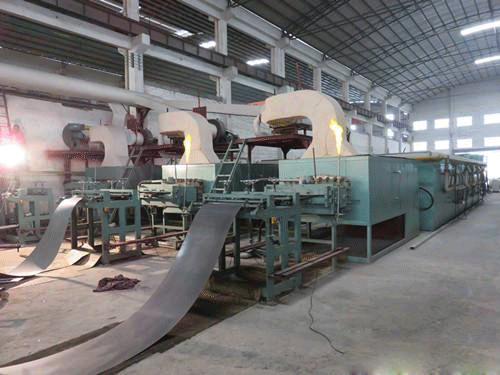

不銹鋼板光亮退火加工

表面無氧化光亮

所謂的光亮退火處理，是在H2保護氣氛下對不銹鋼板做熱處理，而想要達到BA板的要求，就一定要嚴格控制爐內的保護氣氛，盡可能的防止氧化。

另外還有個關鍵問題是怎樣保持爐內保護氣體純凈度。對此，馬弗罩的密封性好，且不會產生如電加熱爐體材料對保護氣氛的污染，可以保證有比較純凈的環(huán)境空間。再加上立式爐的帶鋼出入口都處于爐子的最下部，爐壓穩(wěn)定性高，所以相比于臥式爐，空氣進入的危險也要小很多。不過光亮退火爐的進出口密封箱、帶鋼運送段、張力調節(jié)輥和爐頂導向輥箱均應保證達到百萬分之幾的密封要求，不讓氧氣與水汽進入，使得保護氣體不會泄漏。

消除加工硬化

光亮退火爐主要是用來對不銹鋼板成品進行光亮熱處理的，當不銹鋼材料的使用性能要求不同時，對光亮退火后金相組織的要求也就不一樣，則光亮熱處理的工藝也是有差異的。

300系奧氏體不銹鋼中典型的熱處理工藝為固溶處理。在升溫過程中將碳化物溶進奧氏體組織，并加熱至1050-1150℃，再進行適當保溫一段較短時間后，可以使碳化物完全溶解到奧氏體組織中，隨后再度快速冷卻至350℃以下，獲得過飽和固溶體也就是均勻的單向奧氏體組織。這種熱處理工藝的重點是能夠快速冷卻，其要求冷卻速度要達到55℃/s，可以快速通過碳化物固溶后的再析出溫度區(qū)。期間的保溫時間應盡可能短，不然容易導致晶粒粗大從而影響到不銹鋼板的表面光潔度。

400系鐵素體不銹鋼的加熱溫度較低，且更多的通過緩冷來取得退火軟化組織。馬氏體不銹鋼使用退火方式，還能夠使用分段淬火再回火的辦法來處理。

從以上可知道300系和400系不銹鋼在熱處理制度區(qū)別很大，而要想取得合格的金相組織，就要求光亮退火爐的冷卻段設備調節(jié)空間足夠大。因此，現代先進的光亮退火爐，在冷卻段通常采取強對流冷卻，并設置有三個冷卻段，這樣能夠單獨調節(jié)風量。沿不銹鋼板的寬度方向又分三個區(qū)段，以風量導流來調節(jié)不銹鋼板寬度方向的冷卻速度，最終控制不銹鋼板的板型。
